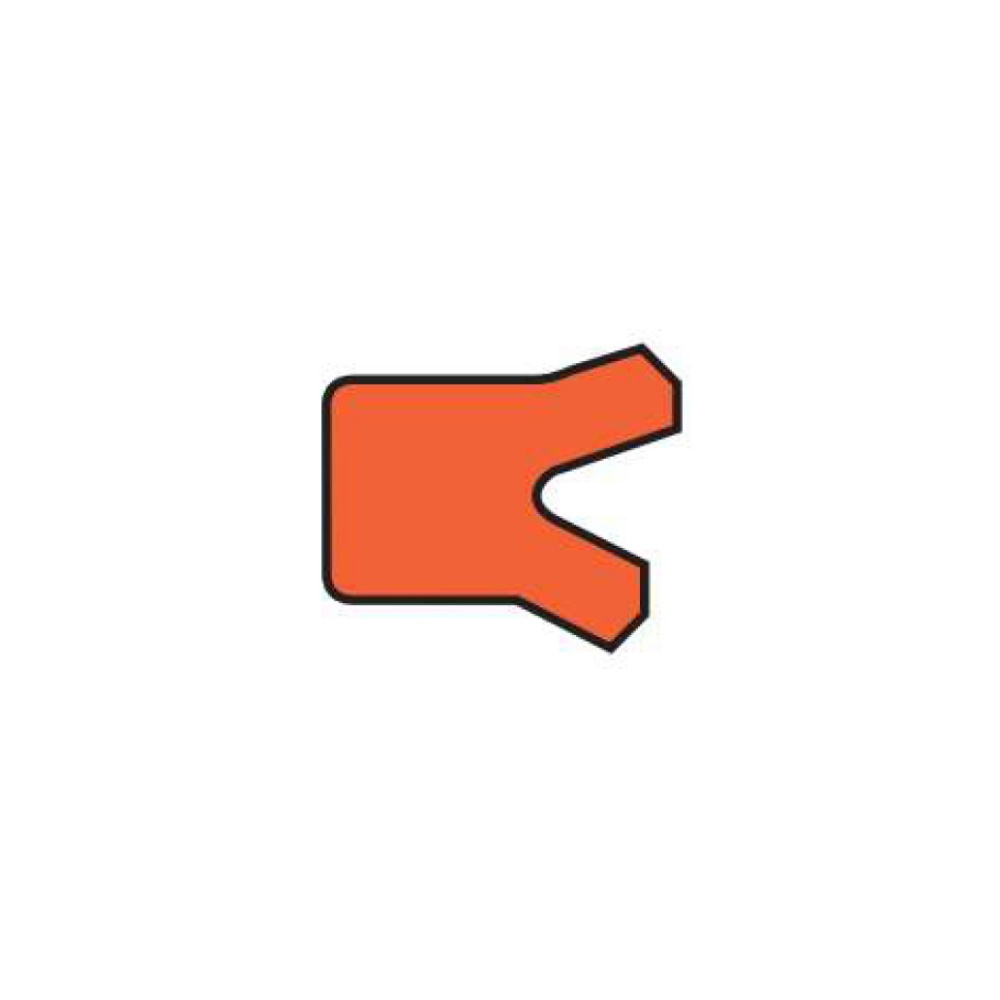

單唇活塞桿封
K673
| 工作條件 | 公制 | 英制 |
| 最大速度 | 1.0 m/sec | 3.0 ft/sec |
| 溫度范圍 | -45℃~+110℃ | -50℉~+230℉ |
| 最大壓力 | ≤400bar | 6000 p.s.i. |

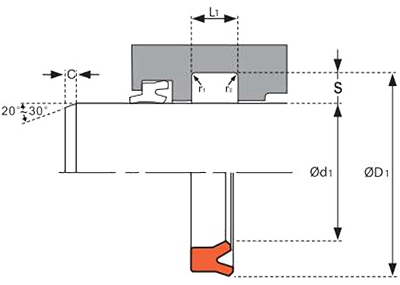

| 最大擠出間隙 | 最大擠出間隙值顯示了最大的單邊允許間隙， 最小活塞桿直徑和最大間隙。參考溝槽設計片段。 | |||
| 壓力 bar | 公制 | 160 | 250 | 400 |
| 最大間隙 mm | 0.6 | 0.5 | 0.4 | |
| 壓力 p.s.i. | 英制 | 2400 | 3750 | 6000 |
| 最大間隙 in | 0.024 | 0.020 | 0.016 | |
| 表面粗糙度 | μmRa | μmRt | μinClA | μinRMS |
| 動密封面Φd1 | 0.1<>0.4 | 4 max | 4<>16 | 5<>18 |
| 靜密封面ΦD1 | 1.6 max | 10 max | 63 max | 70 max |
| 靜態溝槽面L1 | 3.2 max | 16 max | 125 max | 140 max |

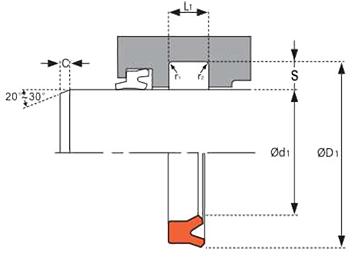

| 斜面和半徑 | |||||||
| 溝槽截面≤ S mm | 公制 | 4.0 | 5.0 | 7.5 | 10.0 | 12.5 | 15 |
| 最小倒角 C mm | 3.00 | 3.50 | 5.00 | 6.5 | 7.0 | 8.0 | |
| 最大圓角半徑 r1 mm | 0.2 | 0.4 | 0.8 | 0.8 | 1.2 | 1.6 | |
| 最大圓角半徑 r2 mm | 0.4 | 0.8 | 1.2 | 1.2 | 1.6 | 2.4 | |
| 溝槽截面≤ S in | 英制 | 0.125 | 0.187 | 0.250 | 1.315 | 0.375 | 0.500 |
| 最小倒角 C in | 0.093 | 0.093 | 0.125 | 0.156 | 0.187 | 0.217 | |
| 最大圓角半徑 r1 in | 0.008 | 0.008 | 0.016 | 0.032 | 0.032 | 0.032 | |
| 最大圓角半徑 r2 in | 0.016 | 0.016 | 0.032 | 0.047 | 0.047 | 0.047 | |
| 公差 | Φd1 | ΦD1 | L1 mm | L1 in |
| f9 | Js11 | +0.25 -0 | +0.010 -0 |
材料介紹
Kintowe 673 系列適用于中載和重載工作環境，是包含非對稱密封唇的最優質無泄漏密封產品。
該產品的單密封唇在是在 K605 型基礎上修改而成，在需要諸如 Kintowe K864 或 K839 型雙唇防塵圈的工作環境中，是及其理想的配套選擇。
此密封產品選用進口聚氨酯材料 KINTOWE ?05 注塑成型， K673 極具柔韌性，安裝非常簡單
產品優勢
● 容易安裝
● 與K864或K839等防塵圈配合使用可達到無泄漏的效果
技術參數
| Фd1 | ФD1 | SL | L1 | PART No. | Фd1 | ФD1 | SL | L1 | PART No. | |
| 30 | 43 | 10.0 | 11.0 | 6730300 | 70 | 85 | 9.0 | 10.0 | 6730701 | |
| 30 | 45 | 10.0 | 11.0 | 6730301 | 75 | 88 | 10.0 | 11.0 | 6730750 | |
| 32 | 42 | 6.0 | 7.0 | 6730320 | 75 | 90 | 9.0 | 10.0 | 6730751 | |
| 35 | 45 | 6.0 | 7.0 | 6730350 | 75 | 90 | 10.0 | 11.0 | 6730752 | |
| 35 | 50 | 10.0 | 11.0 | 6730351 | 80 | 93 | 10.0 | 11.0 | 6730800 | |
| 40 | 50 | 6.0 | 7.0 | 6730400 | 80 | 95 | 9.0 | 10.0 | 6730801 | |
| 40 | 50 | 9.0 | 10.0 | 6730401 | 80 | 95 | 10.0 | 11.0 | 6730802 | |
| 40 | 55 | 6.0 | 7.0 | 6730402 | 80 | 100 | 12.0 | 13.0 | 6730803 | |
| 40 | 55 | 10.0 | 11.0 | 6730403 | 85 | 100 | 9.0 | 10.0 | 6730850 | |
| 50 | 60 | 8.0 | 9.0 | 6730500 | 85 | 100 | 10.0 | 11.0 | 6730851 | |
| 50 | 63 | 9.0 | 10.0 | 6730501 | 85 | 105 | 12.0 | 13.0 | 6730852 | |
| 50 | 65 | 8.0 | 9.0 | 6730502 | 90 | 105 | 9.0 | 10.0 | 6730900 | |
| 50 | 65 | 10.0 | 11.0 | 6730503 | 90 | 105 | 10.0 | 11.0 | 6730901 | |
| 55 | 68 | 10.0 | 11.0 | 6730550 | 90 | 110 | 12.0 | 13.0 | 6730902 | |
| 55 | 70 | 9.0 | 10.0 | 6730551 | 95 | 110 | 9.0 | 10.0 | 6730950 | |
| 60 | 73 | 10.0 | 11.0 | 6730600 | 95 | 110 | 10.0 | 11.0 | 6730951 | |
| 60 | 75 | 9.0 | 10.0 | 6730601 | 95 | 115 | 12.0 | 13.0 | 6730952 | |
| 60 | 75 | 10.0 | 11.0 | 6730602 | 100 | 115 | 9.0 | 10.0 | 6731000 | |
| 60 | 78 | 10.0 | 11.0 | 6730603 | 100 | 115 | 10.0 | 11.0 | 6731001 | |
| 65 | 80 | 9.0 | 10.0 | 6730650 | 100 | 120 | 12.0 | 13.0 | 6731002 | |
| 65 | 80 | 10.0 | 11.0 | 6730651 | 135 | 145 | 6 | 7 | 67313500 | |
| 70 | 83 | 10.0 | 11.0 | 6730700 | 135 | 150 | 9 | 10 | 67313501 |
