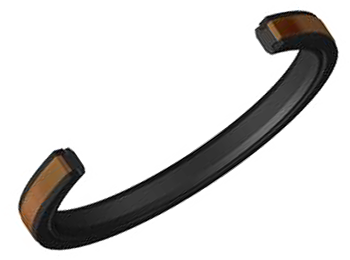

雙作用活塞封
K735
| 工作條件 | 公制 | 英制 |
| 最大速度 | 1.5 m/sec | 4.5 ft/sec |
| 溫度范圍 | -40℃~+120℃ | -40℉~+250℉ |
| 最大壓力 | 500 bar | 7500 p.s.i. |
| 最大擠出間隙 | 最大擠出間隙值顯示了最大的單邊允許間隙， | ||||
| 壓力 bar | 公制 | 160 | 250 | 400 | 500 |
| 最大間隙 mm | 1.0 | 0.8 | 0.6 | 0.5 | |
| 壓力 p.s.i. | 英制 | 2400 | 3750 | 6000 | 7500 |
| 最大間隙 in | 0.040 | 0.030 | 0.024 | 0.020 | |
| 表面粗糙度 | μmRa | μmRt | μinClA | μinRMS |
| 動密封面Φd1 | 0.1<>0.4 | 4 max | 4<>16 | 5<>18 |
| 靜密封面ΦD1 | 1.6 max | 10 max | 63 max | 70 max |
| 靜態溝槽面L1 | 3.2 max | 16 max | 125 max | 140 max |

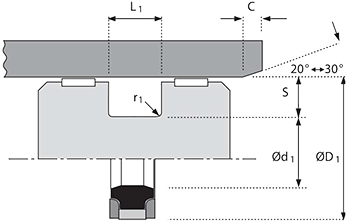

| 斜面和半徑 | |||||
| 溝槽截面≤ S mm | 公制 | 7.0 | 7.5 | 11.5 | 14.0 |
| 最小倒角 C mm | 4.0 | 5.0 | 7.0 | 8.0 | |
| 最大圓角半徑 r1 mm | 0.8 | 0.8 | 0.8 | 0.8 | |
| 溝槽截面≤ S in | 英制 | 0.187 | 0.240 | 0.365 | 0.470 |
| 最小倒角 C in | 0.160 | 0.200 | 0.250 | 0.280 | |
| 最大圓角半徑 r1 in | 0.016 | 0.016 | 0.032 | 0.032 | |
| 公差 | ΦD1 | Φd1 | L1 |
| 公制 | H9 | +0 -0.2 | +0.2 -0 |
| 英制 | H9 | *see below | +0.01 -0 |
| ΦD1 in | ≤3.000 | ≤4.500 | >4.500 |
| Φd1 Tol | +0 -0.002 | +0 -0.003 | +0 -0.004 |
材料介紹

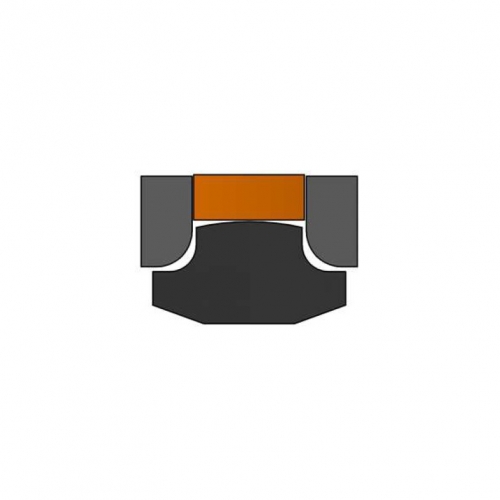

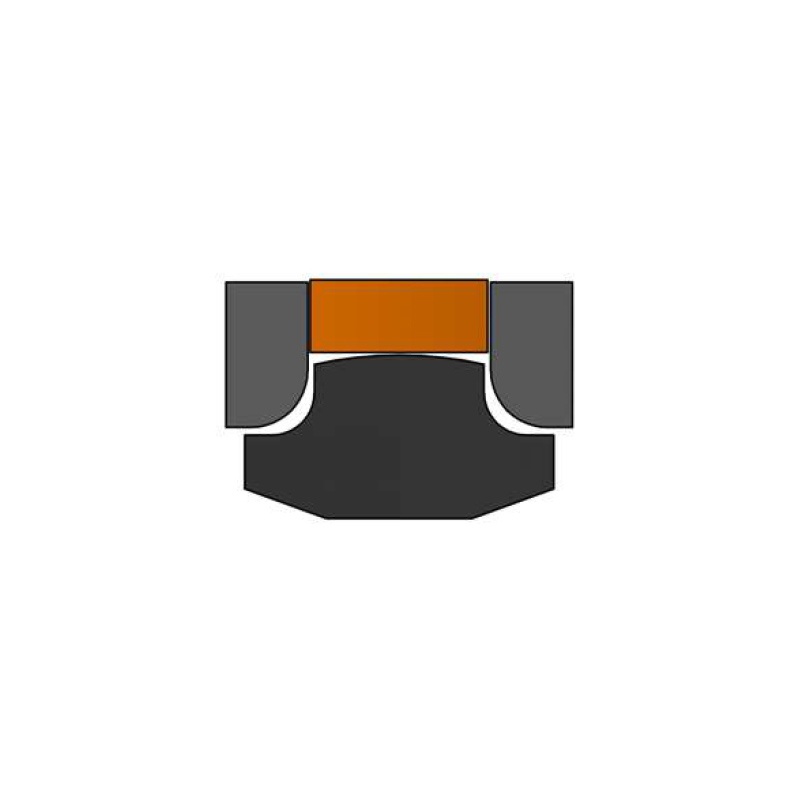

Kintowe K735 是適用于單活塞的緊湊型雙向活塞密封，能承受各種高壓壓力，也可在中載和重載狀況下使用。該密封件包括一個橡膠施力單元和一個自潤滑、抗磨損、 PTFE 添加銅粉 / 玻璃纖維的密封環組成。
熱塑性塑料制成的抗擠出環在密封環兩邊起支撐作用，同時防止雜質進入彈性體和密封環。
Kintowe K735 活塞密封可在多種設備上使用，尤其適用于挖掘機和其他非公路設備。
產品優勢
● 耐高壓
● 重載
● PTFE 環低摩擦
● 使用壽命長
● 多種可供選擇的材料以適用多種工況要求
技術參數
| ФD1 | Фd1 | L1 | PART No. | ФD1 | Фd1 | L1 | PART No. | |
| 50 | 36 | 9.0 | 7350500 | 165 | 142 | 16.0 | 7351650 | |
| 60 | 46 | 9.0 | 7350600 | 170 | 147 | 16.0 | 7351700 | |
| 63 | 48 | 11.0 | 7350630 | 175 | 152 | 16.0 | 7351750 | |
| 65 | 50 | 11.0 | 7350650 | 180 | 157 | 16.0 | 7351800 | |
| 70 | 55 | 11.0 | 7350700 | 185 | 162 | 16.0 | 7351850 | |
| 75 | 60 | 11.0 | 7350750 | 190 | 167 | 16.0 | 7351900 | |
| 80 | 65 | 11.0 | 7350800 | 200 | 177 | 16.0 | 7352000 | |
| 85 | 70 | 11.0 | 7350850 | 210 | 187 | 16.0 | 7352100 | |
| 90 | 75 | 11.0 | 7350900 | 215 | 192 | 16.0 | 7352150 | |
| 95 | 80 | 11.0 | 7350950 | 220 | 197 | 16.0 | 7352200 | |
| 100 | 85 | 12.5 | 7351000 | 225 | 202 | 16.0 | 7352250 | |
| 105 | 90 | 12.5 | 7351050 | 230 | 207 | 16.0 | 7352300 | |
| 110 | 95 | 12.5 | 7351100 | 240 | 217 | 16.0 | 7352400 | |
| 115 | 100 | 12.5 | 7351150 | 250 | 222 | 17.5 | 7352500 | |
| 120 | 105 | 12.5 | 7351200 | 260 | 232 | 17.5 | 7352600 | |
| 125 | 102 | 16.0 | 7351250 | 270 | 242 | 17.5 | 7352700 | |
| 130 | 107 | 16.0 | 7351300 | 280 | 252 | 17.5 | 7352800 | |
| 135 | 112 | 16.0 | 7351350 | 290 | 262 | 17.5 | 7352900 | |
| 140 | 117 | 16.0 | 7351400 | 300 | 272 | 17.5 | 7353000 | |
| 145 | 122 | 16.0 | 7351450 | 320 | 292 | 17.5 | 7353200 | |
| 150 | 127 | 16.0 | 7351500 | 330 | 302 | 17.5 | 7353300 | |
| 160 | 137 | 16.0 | 7351600 | 350 | 322 | 17.5 | 7353500 | |
| 400 | 372 | 17.5 | 7354000 |
